LEDを使用した光学無線バックホール

堅牢・安定、低遅延
移動型バックホールLEDリンク。
産業用無線ポイント・ツー・ポイント通信に最適。

二重波長可変レーザー(1.5um)

HHIハイブリッド統合プラットホームPolyBoard

マイクロ波フォトニクス、CW Terahertzシステム、DWDMと分光学のようなアプリケーションにとって、二重可変レーザー源は大きなメッリトです。　 フラウンホーファーHHI PolyBoardプラットホームは、2つのPolymer/InP DBRチューナブルレーザーを単一のチップに実装可能にします。可変幅はそれぞれ20nmです。

InPファンドリー・サービス

一つのサブストレート上でアクティブ・パッシブのInP フォトニック集積回路を設計カスタマイズ設計

検証済のブロック（例えば40GHzのレシーバー、20GHzトランスミッター、1dB/cmパッシブ導波管等）から選ぶことができます。Rx-タイプならびにTx/Rx-タイプPICsはすでに商品レベルにあります。専用の設計とレイアウト・ソフトウェアは提供されます。パッケジング パートナー企業複数あります。

シリコン・フォトニクス実装用InPレーザー

Si-フォトニクス用光学ソース

フラウンホーファーHHIは、Si-プラットフォーム上でハイブリッド実装可能なＤＦＢレーザ、利得チップとフリップチップSOAを提供します。横方向および縦方向の結合設計は一つのチップや配列から提供可能です。InGaAsPとInGaAlAsが、アクティブMQW層として使用され、1270nm〜1650nm波長に動作します。

フラウンホーファーHHIの中核研究分野は、フォトニクス・ネットワーク／システム、光ファイバー・センサー・システム、および映像符号化／伝送です。当研究所では、常に専門分野に注目し、現在および将来の市場需要や開発需要を見据えながら、魅力的なソリューションを提供すべく研究活動を行っています。

フラウンホーファーHHI　日本代表

TEL: 090-4077-7609

URL: http://jp.hhi.fraunhofer.de

フラウンホーファーIPMS（フォトニック・マイクロシステム研究所）は300名のスタッフを擁し、年間研究予算は3000万ユーロです。この予算のうち2/3超は産業や公的プロジェクトから拠出されています。フラウンホーファーIPMSでは科学的ノウハウ、応用に関する蓄積された経験、お客様とのネットワーク、さらに最新設備やクリーンルームインフラなどを活用し、（光学）マイクロマシン技術（MEMS, MOEMS）分野における独自の技術ノウハウを産業に応用し、実用化することに重点を置いた開発・生産サービスを行っています。初期構想から製品開発、連続パイロット生産まで、1つの部品から完全なシステムソリューションまで、広範囲にわたる産業応用を手がけています。

フラウンホーファーIPMS
ビジネスディベロップメント・戦略部門長

Dr. Michael Scholles
Phone +49 351 88 23-201 l info@ipms.fraunhofer.de
Maria-Reiche-Strasse 2, 01109 Dresden/Germany l www.ipms.fraunhofer.de

超小型近赤外走査型回折格子分光計

試料の採取や実験室分析の必要がない、その場で迅速に気体、液体、固体物質を分析する分光計を開発しました。角砂糖より小さな小型光学ベンチは、携帯用デバイスや自動分析ツールなどにも組み込むことができます。

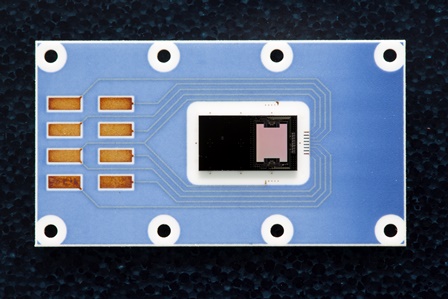

空間光変調器

この空間光変調器は半導体チップ上のマイクロミラーアレイで構成されており、アプリケーションによりミラーの枚数を数百から数百万まで変えることができます。フラウンホーファーIPMSではさらに、ミラーアレイを制御するエレクトロニクスやソフトウエアも開発しています。
